溫度濕度凝露門狀態

傳感器

規

格

書

一、         安裝目的

戶外端子箱運行時間較長,運行環境濕度較高,箱體存在凝露滲水現象,設備處于不健康運行狀況.為此,在分析其原理、結構及運行方式后,經過長期探索和實踐,常州通慧智能科技有限公司制作了一種戶外端子箱的環境控制及在線監測系統,采用半導體凝露傳感器進行端子箱防潮監控,采用門磁進行門狀態監控, 采用高精度溫濕度傳感器進行端子箱溫濕度監控，通過上傳端子箱內的數據,實現端子箱溫濕度數據的監測及分析,從而減少端子箱設備運維成本,保障設備的安全穩定運行.

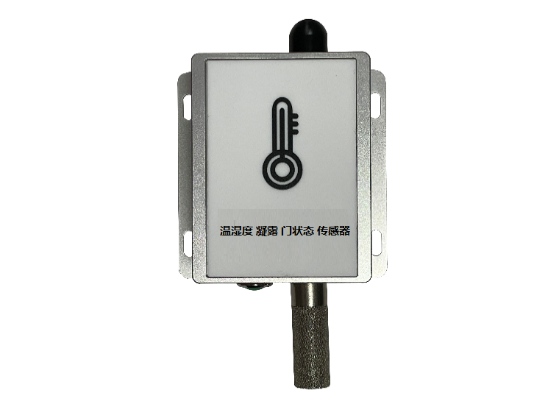

二、         產品外觀圖

                      四合一傳感器

三、         技術參數

四、         有線協議

一、參數

RS485：9600，N，8，1；

CRC16校驗，低在前，高在后；

二、使用功能命令說明

0x04:讀遙測

三、數據點表

遙測點表

例：FF 04 00 00 00 04 CRC16L CRC16H

       FF 04 08 03 4D 00 27 00 01 00 01 CRC16L CRC16H

溫度值:(845*0.1)-50=34.5℃

濕度值:39%

凝露:有

門狀態:開
