TH-SSJ-01 伸縮節傳感器

說

明

書

常州通慧智能科技有限公司

安全和注意事項

  危險和警告

■本裝置只能由專業人士進行安裝和維護。

■對于因不遵守本手冊的說明而引起的故障，廠家不承擔任何責任。

   觸電、燃燒和爆炸的危險

■設備只能由取得資格的工作人員才能進行安裝和維護。

■對設備進行任何操作前，應隔離電壓輸入和切斷設備的工作電源.

■要有一臺可靠的電壓檢測設備來確認電壓是否已切斷。

■在將設備通電前，應該將所有的機械部件恢復原位。

■設備在使用中應該提供正確的額定電壓。

■在通電前應仔細檢測所有的接線是否正確。

不注意這些預防措施就有可能會引起嚴重損害！

一、概述

近年來，國家大力發展電力行業，特別是國家智能電網發展戰略的提出，要求在發電、輸電、變電、配電、用電和調度的各個環節都實現智能化、數字化。這就需要對原有的電網調度通信設備進行改造升級，使其實現自動化數據傳輸，遠程視頻監控和維護，靈活調控，建立安全可控的電力信息網。

電力信息化是指各類電力企業在電力生產和經營、管理和決策、研究和開發、市場和營銷等各方面應用信息技術，建設應用系統和網絡，通過對信息和知識資源的有效開發和利用，調整和重構企業組織結構和業務模式，服務企業發展目標，提高企業競爭力的過程。公網的信息傳輸已經不能滿足電力行業的需求了，電力無線專網的發展趨勢是毋庸置疑的。統一的電力無線專網標準，能讓整個產業的發展形成一股強大合力，利于電力無線專網的產業鏈共用度。綜上，電力無線專網及其標準統一化是電力信息化技術發展的未來趨勢；

隨著時代的發展，電力行業對電力無線專網的需求日益增加，電力行業呈現出業務需求爆發增長、公網安全性有待增加、光纜建設成本高、各專業分散建設的特點。電力行業信息數據傳輸不能滿足需求：一方面，有線傳輸費用高，BPLC干擾大；另一方面，公網對精控要求高的領域而言安全性低，能夠滿足電力業務需求的就剩下專網。

電力無線專網是終端通信接入網一種重要的通信方式。從2009年開始國家電網有限公司就已經開始著手探索電力無線專網，2018年8月，工信部印發《關于調整223—235MHz頻段無線數據傳輸系統頻率使用規劃的通知》，通過引入載波聚合和動態頻譜共享等新技術，同時鼓勵采用共網的建設模式，以提高頻譜使用效益。從國家無線電管理部門調整230MHz頻率規劃不難看出，工信部在不斷加大對信息化和工業化深度融合和工業互聯網發展的支持，這也給電力無線專網產業帶來了極大的信心。

在此背景本公司研發出一套具有安全性、及時性、可靠性、靈活性無線系類產品。

二、技術背景

國網公司在2018版反事故措施中12.2.1.3指出“GIS制造廠應在設備投標、資料確認等階段提供工程伸縮節配置方案，并應納入工程設聯會審核內容。方案包括伸縮節類型、數量、位置、每個伸縮節的“伸縮節（狀態）伸縮量-環境溫度”對應明細表等調整參數。室外安裝跨不同基礎、室內安裝跨伸縮縫部位應設置伸縮節”。

目前GIL/GIS設備主要由開關、電流互感器、隔離開關、管道母線、出線套管、伸縮節等設備組成。其中，管道母線是GIL/GIS的重要組成部分，其長度一般都在幾百米。GIL/GIS設備伸縮節作為管道母線附屬設備，其基本作用是用于GIL/GIS設備安裝時長度調節補償及運行后管道母線筒隨季節、環境溫度變化時的伸縮量變化的補償。GIS管道母線長度會隨著環境溫度的變化而變化，如果

GIL/GIS伸縮節因安裝或制造工藝問題，在該過程中起不到伸縮量調節補償?shù)淖?/span>

用，就可能造成GGIL/GIS設備因伸縮應力作用，造成連接部位變形漏氣，嚴重的導致設備絕緣擊穿?，F(xiàn)在絕大部分伸縮節處于無監測使用狀態，存在不少安全隱患，采用人工觀測記錄的方式實現母線筒伸縮節的位移量監測，這種方式存在人工工作量大、人工成本高、實時性差和數據準確度不高的弱點。所以，伸縮節狀態在線監測是GIL/GIS設備日常運維的重要項目。

三、技術方案

位移拉伸傳感器基于電位計原理，內部沒有復雜的信號處理電路，結構簡單，由鐵心、銜鐵、初級線圈、次級 線圈組成，初級線圈、次級線圈分布在線圈骨架上，輸出為絕對位置測量，對位移和長度進行直接測量，是一種屬于金屬感應的線性器件，傳感器的作用是把各種被測物理量轉換為電量，傳感器采用先進的電阻材料處理工藝、多觸點貴金屬電刷、特殊的滑刷支撐和電阻基片材料的選擇以及堅固的外殼提升了產品的耐用性， 使用壽命可以到達上億次的往復運動。

四、外觀、系統架構

圖1 充電無源無線伸縮節傳感器

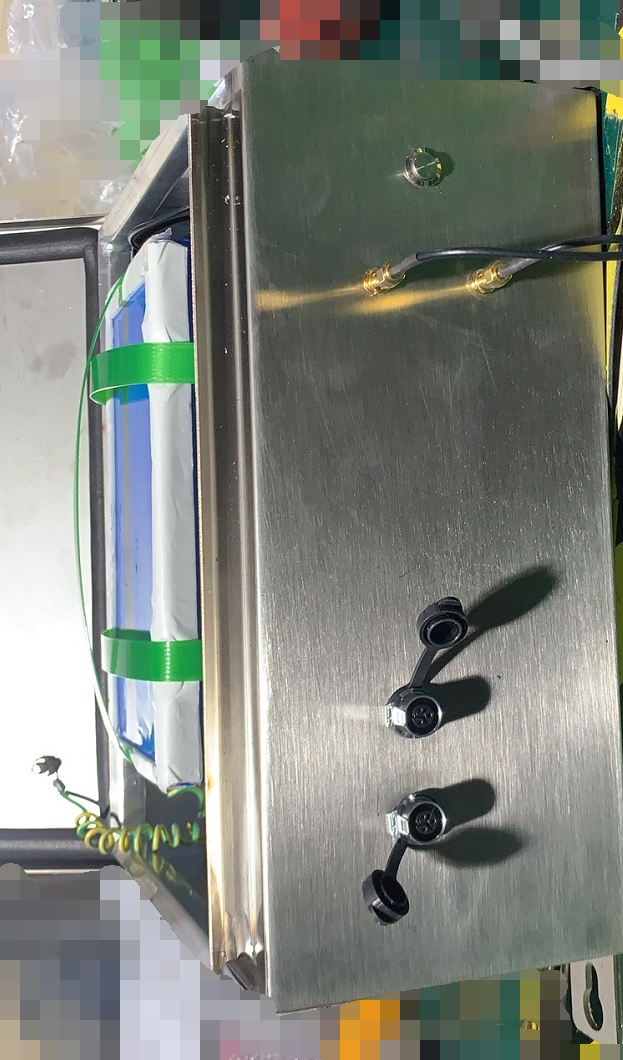

圖2 高續航版無源無線伸縮節傳感器

伸縮節拉升位移傳感器可以輸出信號支持4-20mA、RS485、LORA無線通訊，可支持電池供電、功耗設計，無線數據接收裝置采用10寸觸摸屏，1U機架式，可實時顯示本地監測數據，對下支持LORA無線通訊或RS485通信，對上支持MODBUS或4G或104或IEC 61850通信方式。

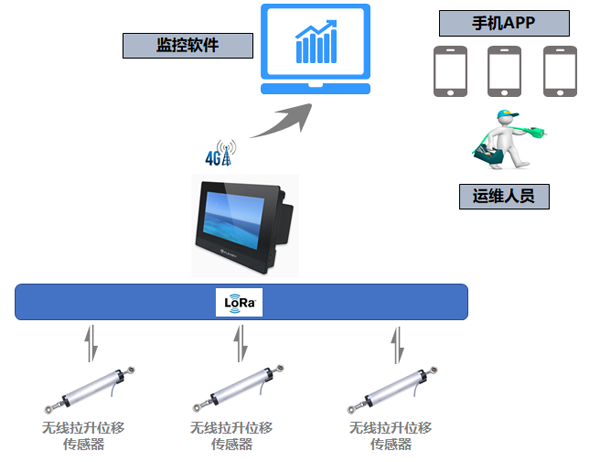

圖3 系統架構

五、技術參數

六、安裝方式

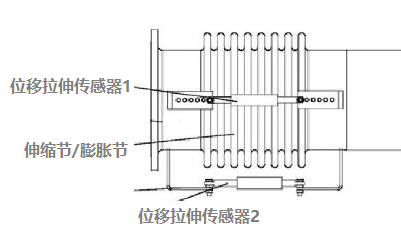

圖4 現場安裝方式

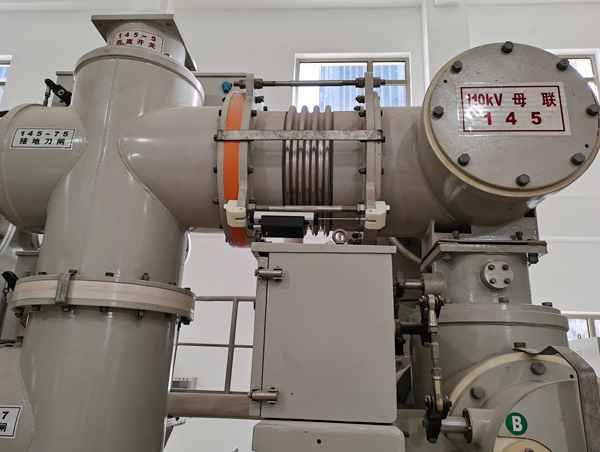

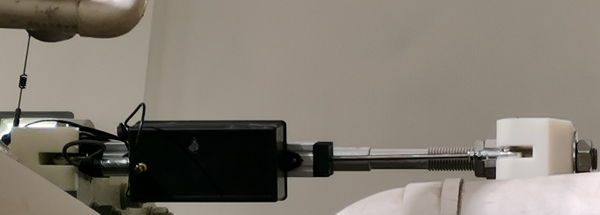

圖5 現場安裝照片

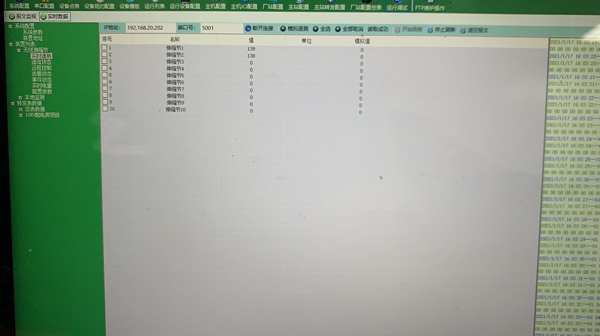

圖6 現場數據（主機與傳感器不在同一層無線通信正常）

七、維修及維護

我公司對本產品提供一年有限保修期。在保修期內，若產品存在質量問題，您將得到無償?shù)姆?wù)，我公司能夠常年提供產品的備品備件，并對產品提供終身維護。

7.1 有限保用條款

我公司保證，無線產品如正確安裝及使用，由買方購入系統之日起計壹年內，系統所用材料及做工應無缺陷。若任何受本“有限保用條款”規定的無線式溫度在線監測系統所含的部件在保用期內失效，而失效的原因在本有限保用條款的的保障范圍，我公司將免費更換存在問題的部件。

 本“有限保用條款”及任何根據國家法律存在的默示保證，只適用于系統原購買者，并只在該原購買者繼續擁有該系統期間有效。

7.2 有限保用范圍

我公司限用條款的保障范圍不包括因外在因素的損失，包括意外事故、電力故障、不按照產品規定操作、使用不當或疏忽、改裝、修理和安裝不當。經更換的系統部件受本書面保用條款保障，保用期為原來保用期余下時間或半年，兩者以較長者為準。

7.3 法律責任范圍

我公司據本保證而需要承擔的責任只限于上文所述的修理更換，這些補救措施是對違反保證所做的唯一和全部法律補救措施，凡因不履行保證的行為或基于任何其它法律而引起的直接、特殊、附帶或相應而生的損害，我公司將不為此承擔責任，該等損害包括不限于利潤損失、停工、商譽、設備與財產的損害或更換，以及任何為復原而導致的費用。
